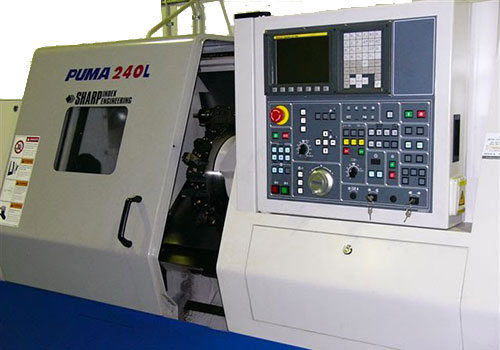

Struttura
|
:
|
|
Bancale inclinato in fusione di ghisa, inclinazione
|
45°
|
|
Guide prismatiche e controguide rivestite in materiale antifrizione
|
"Rulon 142"
|
|
Peso (circa)
|
kg 4500
|
|
Mandrino
|
:
|
|
Naso mandrino
|
ASA A2-8
|
|
Autocentrante idraulico standard a 3 griffe, diametro
|
mm 254
|
|
Serie di griffe tenere
|
e serie di griffe temprate reversibili
|
|
Velocità di rotazione mandrino a variazione continua
|
min-1 35-3500
|
|
Potenza motore mandrino (cont./30 min.)
|
kW 18.5/22
|
|
Potenza massima disponibile a partire dal regime di
|
min-1 403
|
|
Coppia max. motore mandrino (cont./30 min)
|
Nm 439/522
|
|
Diametro cuscinetto anteriore
|
mm 130
|
|
Diametro foro mandrino
|
mm 86
|
|
Diametro interno del tirante
|
mm 77
|
|
Corse
|
:
|
|
Corsa asse X
|
mm 242
|
|
Corsa asse Z
|
mm 680
|
|
Avanzamenti
|
:
|
|
Avanzamenti rapidi assi X/Z
|
m/1' 20/24
|
|
Avanzamenti in lavoro assi X/Z in interpolazione lineare (max.)
|
mm/giro 500/500
|
|
Diametro viti a sfera X/Z
|
mm 28/40
|
|
Torretta
|
:
|
|
Torretta bidirezionale automatica, senza sollevamento, comandata da motore elettrico
|
con bloccaggio idraulico
|
|
Stazioni torretta
|
nr. 10
|
|
Tempo indexaggio (1 stazione)
|
s 0.6
|
|
Diametro disco di accoppiamento
|
mm 200
|
|
Forza di bloccaggio
|
kg 6800
|
|
Dimensione utensili a tornire/alesare
|
mm 25x25/ø50
|
|
Dotazione standard di portautensili
|
:
|
|
Blocchetto per portautensile da esterni
|
nr. 3
|
|
Portautensile prolungato per utensile da esterni
|
nr. 1
|
|
Portautensile per utensile frontale
|
nr. 1
|
|
Portabareni
|
nr. 5
|
|
Coperchio per chiusura portabareni
|
nr. 1
|
|
Bussole di riduzione per portabareni
|
nr. 1 serie
|
|
Bussole di riduzione per portabareni cieco
|
nr. 1 serie
|
|
Contropunta
|
:
|
|
Canotto contropunta in ciclo
|
attacco cono Morse 4
|
|
Diametro / corsa cannotto
|
mm ø75/80
|
|
Spinta (pressione 40 bar)
|
kg 660
|
|
Capacità
|
:
|
|
Massimo diametro rotante sul banco
|
mm 570
|
|
Massimo diametro rotante sul carro
|
mm 400
|
|
Massimo diametro tornibile sul banco
|
mm 420
|
|
Massima lunghezza tornibile da autocentrante
|
mm 648
|
|
Massimo diametro tornibile da barra
|
mm 76
|
|
Massimo peso ammesso a sbalzo (peso autocentrante: kg 35)
|
kg 220
|
|
Massimo peso ammesso utilizzando la contropunta (peso autocentrante kg 35)
|
kg 600
|
|
Altro
|
:
|
|
Presetting utensili a discesa
|
risalita automatica (con pulsante e codice M)
|
|
Impianto automatico di refrigerazione ad alta pressione
|
bar 6
|
|
Vasca di raccolta del liquido refrigerante, capacità
|
litri 240
|
|
Trasportatore trucioli a tappeto
|
con uscita sul lato destro
|
|
Centralina idraulica con refrigeratore
|
per l'alimentazione dei servizi
|
|
Impianto di lubrificazione
|
automatica
|
|
Armadio elettrico a bordo macchina
|
con scambiatore di calore
|
|
Lampada gialla di allarme
|
e fine ciclo
|
|
Lampada alogena di illuminazione
|
zona di lavoro
|
|
Trasformatore
|
si
|
|
Controllo numerico
|
FANUC mod. 0i-TB
|
|
Motori C.A. ed azionamenti digitali per mandrino
|
ed assi FANUC serie alpha i di nuovissima generazione
|
|
Assi controllati
|
X, Z
|
|
Tipo di video
|
8.4" LCD colore
|
|
Minimo incremento programmabile (assi lineari)
|
0.001 mm
|
|
Numero correttori utensile
|
32 coppie
|
|
Livelli di annidamento sottoprogrammi
|
4 livelli
|
|
Memoria programmi
|
256 kb
|
|
Programmi memorizzabili
|
nr. 200
|
